Filax 2: de ultrasnelle omschakelaar
De Filax is ontworpen om gevoelige belastingen, zoals computers of andere moderne apparatuur, van de ene ACbron naar een andere te schakelen.  De hoofdbron is meestal het net, een generator of walvermogen. De secundaire bron is meestal een omzetter. Dankzij een schakeltijd van minder dan 20 milliseconden blijven gevoelige belastingen ononderbroken werken. De Filax is niet bedoeld om zware huishoudtoestellen zoals wasmachines of elektrische motoren te voeden.



Omschakelaar met onderbreking
De Filax is een omschakelaar met onderbreking (‘break before make’). De maximum belasting overdrachtstijd is 16 ms. De belasting wordt meestal gevoed door de hoofdbron en wordt overgebracht naar de secundaire bron als:
– De spanning van de hoofdbron onder de drempelwaarde daalt.
– De frequentie van de hoofdbron onder de drempelwaarde voor lage frequentie daalt of boven de drempelwaarde voor hoge frequentie stijgt.
Terugwerking van de secundaire bron naar de hoofdbron wordt geactiveerd als de hoofdbron gedurende 30 s binnen de sperschakelinglimieten voor spanning en frequentie heeft gewerkt.

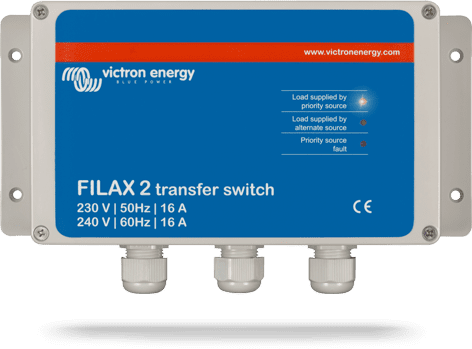

Filax 2



Installatie van de Filax 2:
• Installeer de Filax in een droge en goed geventileerde ruimte.
• De ingangskabels van de generator/het net, de omzetter en de uitgangskabels naar de toestellen moeten worden aangesloten in overeenstemming met het bedradingsschema.
• Als er een belasting van minder dan 850 Watt wordt aangesloten, moeten de draadbruggen worden verwijderd.
• De frequentie (50Hz of 60Hz) wordt ingesteld met een jumper. 50Hz geen jumper geplaatst. 60Hz jumper geplaatst (zie foto) Als de jumper niet is ingesteld voor de frequentie, zijn de drempelwaarden voor spanningsschakeling onjuist.
• Beide ingangen moeten worden beschermd tegen hogere stroomwaarden dan 16 ampère.
• De voorkant van de behuizing wordt bevestigd aan de hand van de vier bijgeleverde schroeven.
• De Filax is nu klaar voor gebruik.
