Beschrijving

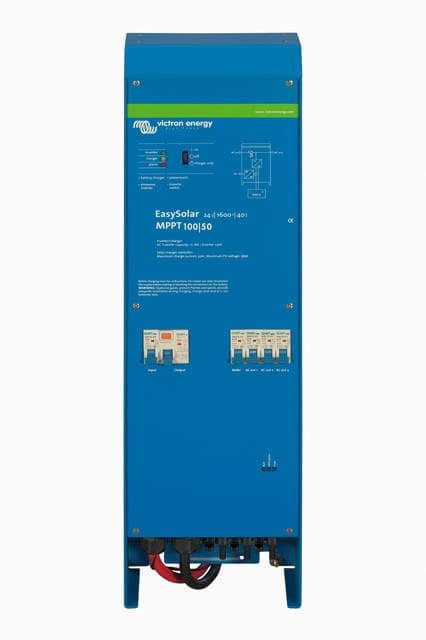

Victron EasySolar MPPT-Lader en Omvormer 24V 1600W 40A
Alles-in-één-stroomoplossing op zonne-energie
De EasySolar combineert een MPPT zonne-laadcontroller, een omvormer/lader en wisselstroomverdeling in één behuizing. Het product is eenvoudig te installeren, met een minimum aan bedrading.
De zonne-laadcontroller: Blue Solar MPPT 100/50
Tot drie sets PV-panelen kunnen met drie sets MC4 (PV-ST01) PV-stekkers worden aangesloten.
Tot drie sets PV-panelen kunnen met drie sets MC4 (PV-ST01) PV-stekkers worden aangesloten.
De omvormer/lader: MultiPlus Compact 24/1600/40
De MPPT laadcontroller en de MultiPlus omvormer/lader delen de gelijkstroom-accukabels (meegeleverd). De accu’s kunnen worden opgeladen met zonne-energie (BlueSolar MPPT) en/of met wisselstroom (omvormer/lader) via het elektriciteitsnet of een reeks aggregaten.
De MPPT laadcontroller en de MultiPlus omvormer/lader delen de gelijkstroom-accukabels (meegeleverd). De accu’s kunnen worden opgeladen met zonne-energie (BlueSolar MPPT) en/of met wisselstroom (omvormer/lader) via het elektriciteitsnet of een reeks aggregaten.
Wisselstroomverdeling
De wisselstroomverdeling bestaat uit een aardlekschakelaar (30mA/16A) en vier wisselstroomuitgangen die van twee 10A- en twee 16A-contactverbrekers zijn voorzien. Een 16A-uitgang wordt aangestuurd door de wisselstroomingang: deze wordt alleen ingeschakeld als er wisselstroom beschikbaar is.
De wisselstroomverdeling bestaat uit een aardlekschakelaar (30mA/16A) en vier wisselstroomuitgangen die van twee 10A- en twee 16A-contactverbrekers zijn voorzien. Een 16A-uitgang wordt aangestuurd door de wisselstroomingang: deze wordt alleen ingeschakeld als er wisselstroom beschikbaar is.
PowerAssist
De unieke PowerAssist-technologie beschermt het apparaat of de aggregaatvoeding tegen overbelasting door, indien nodig, extra omvormvermogen toe te voegen.
De unieke PowerAssist-technologie beschermt het apparaat of de aggregaatvoeding tegen overbelasting door, indien nodig, extra omvormvermogen toe te voegen.
Victron EasySolar MPPT-Lader en Omvormer 24V 1600W 40A Omzetter
Omschakelaar 16A
Ingangsspanningsbereik 19 – 33V
Uitgang AC1, 2, 3 Uitgangsspanning: 230 VAC ± 2% Frequentie: 50 Hz ± 0,1% (1)
Cont. uitgangsvermogen bij 25°C (3) 1600VA / 1300W
Cont. uitgangsvermogen bij 40°C 1200W
Piekvermogen 3000W
Max. rendement 94%
Nullastvermogen 10W
Nullastvermogen in zoekmodus 3W
Omschakelaar 16A
Ingangsspanningsbereik 19 – 33V
Uitgang AC1, 2, 3 Uitgangsspanning: 230 VAC ± 2% Frequentie: 50 Hz ± 0,1% (1)
Cont. uitgangsvermogen bij 25°C (3) 1600VA / 1300W
Cont. uitgangsvermogen bij 40°C 1200W
Piekvermogen 3000W
Max. rendement 94%
Nullastvermogen 10W
Nullastvermogen in zoekmodus 3W
Victron EasySolar MPPT-Lader en Omvormer 24V 1600W 40A Acculader
AC-ingang Ingangsspanningsbereik: 187-265 VAC Frequentie: 45 – 65 Hz Vermogensfactor: 1
Laadspanning ‘absorptielading’ 28,8V
Laadspanning ‘druppellading’ 27,6V
Opslagmodus 26,4V
Laadstroom behuizing accu (4) 40A
Laadstroom startaccu (A) 4
Accutemperatuursensor ja
Programmeerbaar relais (5) ja
Beveiligingen (2) a – g
AC-ingang Ingangsspanningsbereik: 187-265 VAC Frequentie: 45 – 65 Hz Vermogensfactor: 1
Laadspanning ‘absorptielading’ 28,8V
Laadspanning ‘druppellading’ 27,6V
Opslagmodus 26,4V
Laadstroom behuizing accu (4) 40A
Laadstroom startaccu (A) 4
Accutemperatuursensor ja
Programmeerbaar relais (5) ja
Beveiligingen (2) a – g
Victron EasySolar MPPT-Lader en Omvormer 24V 1600W 40A Zonne-laadcontroller
Model MPPT 100/50
Maximale uitgangsstroom 50A
Maximaal PV-vermogen, 6 a,b) 1400W
Maximale PV-nullastspanning 100V
Max. rendement 98%
Eigen verbruik 10 mA
Laadspanning ‘absorptielading’, fabrieksinstelling 28,8V
Laadspanning ‘druppellading’, fabrieksinstelling 27,6V
Laadalgoritme meertraps adaptief
Temperatuurcompensatie -32 mV / °C
Beveiliging a – g
Model MPPT 100/50
Maximale uitgangsstroom 50A
Maximaal PV-vermogen, 6 a,b) 1400W
Maximale PV-nullastspanning 100V
Max. rendement 98%
Eigen verbruik 10 mA
Laadspanning ‘absorptielading’, fabrieksinstelling 28,8V
Laadspanning ‘druppellading’, fabrieksinstelling 27,6V
Laadalgoritme meertraps adaptief
Temperatuurcompensatie -32 mV / °C
Beveiliging a – g
Victron EasySolar MPPT-Lader en Omvormer 24V 1600W 40A Algemeen
Bedrijfstemperatuurbereik -20 tot +50°C (ventilatorkoeling)
Vochtigheidsgraad (geen condensvorming): max 95%
Bedrijfstemperatuurbereik -20 tot +50°C (ventilatorkoeling)
Vochtigheidsgraad (geen condensvorming): max 95%
Victron EasySolar MPPT-Lader en Omvormer 24V 1600W 40A Behuizing
Materiaal en kleur aluminium (blauw RAL 5012)
Beschermingsklasse IP 21
Accu-aansluiting Accukabels van 1,5 meter
PV-aansluiting Drie sets MC4 (PV-ST01) PV-stekkers.
230V AC-aansluiting G-ST18i-stekker
Gewicht 15 kg
Afmetingen (hxbxd) 745 x 214 x 110 mm
Materiaal en kleur aluminium (blauw RAL 5012)
Beschermingsklasse IP 21
Accu-aansluiting Accukabels van 1,5 meter
PV-aansluiting Drie sets MC4 (PV-ST01) PV-stekkers.
230V AC-aansluiting G-ST18i-stekker
Gewicht 15 kg
Afmetingen (hxbxd) 745 x 214 x 110 mm
Normen
Veiligheid NEN-EN 60335-1, NEN-EN 60335-2-29, NL 62109
Emissie / immuniteit NEN-EN 55014-1, NEN-EN 55014-2, NEN-EN 61000-3-3
Voertuigrichtlijn 2004/104/EG
Veiligheid NEN-EN 60335-1, NEN-EN 60335-2-29, NL 62109
Emissie / immuniteit NEN-EN 55014-1, NEN-EN 55014-2, NEN-EN 61000-3-3
Voertuigrichtlijn 2004/104/EG
1) Kan worden ingesteld op 60 Hz en op 240V
2) Beveiligingen a. Kortsluiting uitgang b. Overbelasting c. Accuspanning te hoog d. Accuspanning te laag e. Temperatuur te hoog f. 230 VAC op omvormeruitgang g. Ingangsspanning met een te hoge rimpel
3) Niet lineaire belasting, topfactor 3:1
4) Bij 25°C omgevingstemperatuur
5) Programmeerbaar relais dat kan worden ingesteld als algemeen alarm, onderspanningsalarm of startsignaal voor een aggregaat
6a) Als er meer PV-vermogen wordt aangesloten, beperkt de controller, het ingangsvermogen tot. 700W resp. 1400W
6b) De controller start pas als de PV-spanning Vaccu + 5V overschrijdt. Daarna bedraagt de minimale FV-spanning Vaccu + 1V.
2) Beveiligingen a. Kortsluiting uitgang b. Overbelasting c. Accuspanning te hoog d. Accuspanning te laag e. Temperatuur te hoog f. 230 VAC op omvormeruitgang g. Ingangsspanning met een te hoge rimpel
3) Niet lineaire belasting, topfactor 3:1
4) Bij 25°C omgevingstemperatuur
5) Programmeerbaar relais dat kan worden ingesteld als algemeen alarm, onderspanningsalarm of startsignaal voor een aggregaat
6a) Als er meer PV-vermogen wordt aangesloten, beperkt de controller, het ingangsvermogen tot. 700W resp. 1400W
6b) De controller start pas als de PV-spanning Vaccu + 5V overschrijdt. Daarna bedraagt de minimale FV-spanning Vaccu + 1V.
