Beschrijving

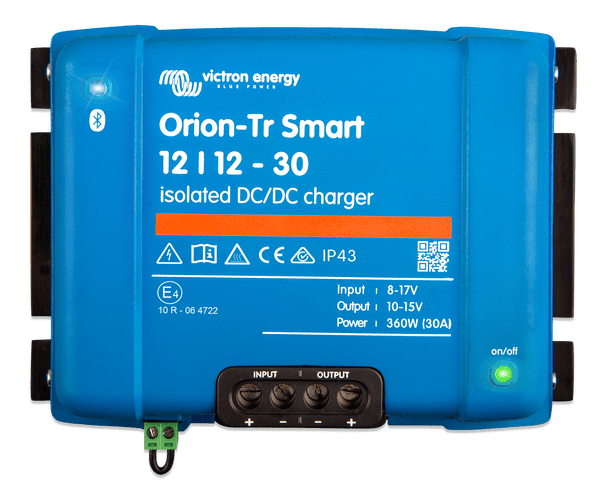

Victron Orion-Tr Smart lader – geïsoleerd – 12-12V 30A
De Orion-TR Smart acculader heeft een maximale output van 30A. Met een ingangsspanning van 8V tot 17V pakt de lader de spanning op, en vormt deze om naar een 12V uitgangsspanning (instelbaar via de Victron app middels een bluetooth verbinding, bereik: 10-15V). Onderstaand alle eigenschappen van deze Victron Orion-Tr Smart lader – geïsoleerd – 12-12V 30A.
Bluetooth Smart ingeschakeld
Elke smartphone, tablet of ander toestel, met Bluetooth uitgerust, kan gebruikt worden om instellingen te controleren, te wijzigen en om de acculader bij te werken wanneer nieuwe softwarekenmerken beschikbaar worden.
Volledig programmeerbaar
– Batterijlaad-algoritme (configureerbaar) of vaste output.
– Slimme alternator compatibiliteit: detectiemechanisme draaiende motor.
Adaptive 3-fasig laad algoritme: bulk – absorptie – float
• Voor loodzuurbatterijen is het belangrijk dat tijdens oppervlakkige ontladingen de absorptietijd kort gehouden wordt om overbelasting van de batterij te beletten. Na een diepe ontlading wordt de absorptietijd automatisch verhoogd om ervoor te zorgen dat de batterij volledig opnieuw opgeladen wordt.
• Voor lithium-batterijen ligt de absorptietijd vast, standaard 2 uur.
• Als alternatief kan een vast uitgangsspanning gekozen worden.
Geschikt voor gebruik in voertuigen met een smart alternator (Euro 5- en Euro 6-motoren)
De ingebouwde afsluitingsdetectie voor motoren zal de converter stoppen wanneer de motor niet draait. Dit belet ongewenste ontlading van starteraccu (zie handleiding voor details).
Op afstand bediende aan/uit-functie
Een op afstand bediende aan-/uitschakelaar of relaiscontact kan worden aangesloten op een tweepolige connector. Als alternatief, kan de H-klem (rechts) van de tweepolige connector worden geschakeld naar batterij plus, of de L-klem (links) van de tweepolige connector kan worden omgeschakeld naar batterij minus (of bijvoorbeeld het chassis van een voertuig).
Alle modellen zijn kortsluitingsvrij en kunnen op één lijn gesteld worden om de uitgangsstroom te verhogen
Een onbeperkt aantal eenheden kunnen op één lijn verbonden worden.
Beschermd door hoge temperatuur
De uitgangsstroom zal verlagen bij een hoge omgevingstemperatuur.
IP43-bescherming
Wanneer geïnstalleerd met de schroefklemmen die omlaag georiënteerd worden.
Schroefklemmen
Geen bijzonder gereedschap nodig voor installatie.
Inputzekering (niet vervangbaar)
Orion-Tr Smart acculaders geïsoleerd 12/12-30 360 W
Ingangsspanningsbereik (1) 10-17V
Onderspanning sluiting 7V
Onderspanning herstart 7,5V
Nominaal uitgangsspanning 12,2V
Uitgangsspanning aanpassingsbereik 10-15V
Uitgangsspanning tolerantie +/- 0,2 V
Uitgangsstroomlawaai 2mV rms
Voortd. uitgangsstroomstroom bij nominaal uitgangsspanning en 40°C 30A
Maximale uitgangsstroom (10 s) bij nominaal uitgangsspanning 40A
Kortsluiting uitgangsstroom 60A
Voortd. uitgangsvermogen bij 25°C 430W
Voortd. uitgangsvermogen bij 40°C 360W
Rendement 87%
Geen laadingangsvermogen laadstroom < 80mA
Noodstroom < 1mA
Galvanische isolatie 200V dc tussen input, output en omhulsel
Bedrijfstemperatuurbereik -20 tot +55°C (derating 3% per °C boven 40°C)
Vochtigheid Max. 95% niet-condenserend
DC verbinding Schroefklemmen
Maximale kabel dwarsdoorsnede 16 mm² AWG6
Gewicht 1,3 kg (3 lb)
Afmetingen hxbxd 130 x 186 x 70 mm (5,1 x 7,3 x 2,8 inch)
Normen:
Veiligheid EN 60950
Emissie EN 61000-6-3, EN 55014-1
Immuniteit EN 61000-6-2, EN 61000-6-1, EN 55014-2
Automotive richtlijn ECE R10-5
